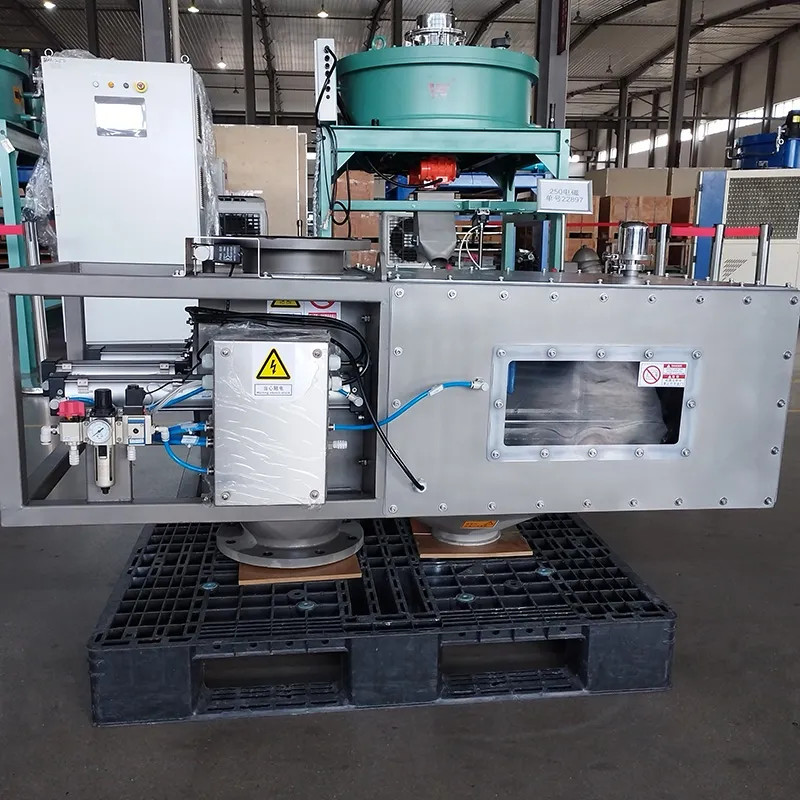

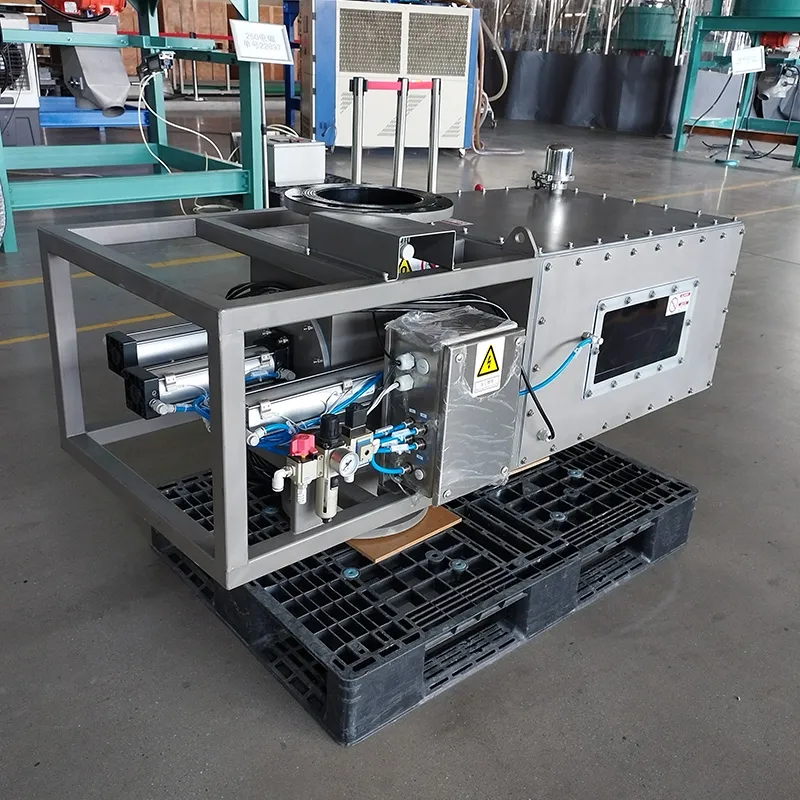

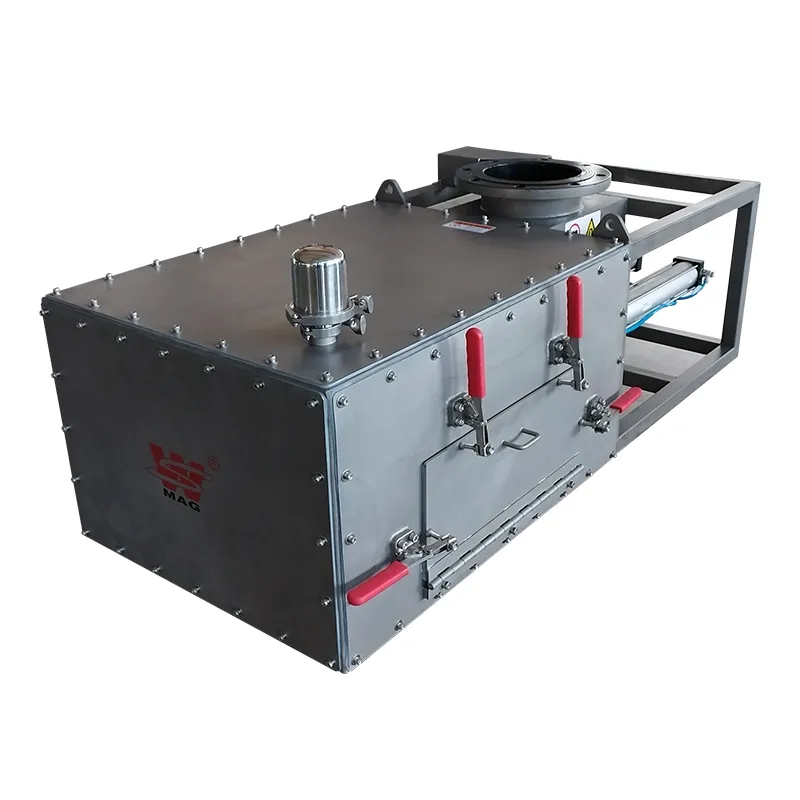

Automatic Rotary Magnetic Separator
Pemisah Magnetik Berputar Automatik
Penapis magnetik untuk penyingkiran automatik zarah feromagnetik daripada produk yang tidak mengalir mudah terdedah kepada penjembatan
Automatic Rotary Magnetic Separator
Pemisah Magnetik Berputar Automatik
Penapis magnetik untuk penyingkiran automatik zarah feromagnetik daripada produk yang tidak mengalir mudah terdedah kepada penjembatan
- Magnetik permukaan: 9000-13000GS
- Standard kimpalan: Gred am/sanitari (pilihan)
- Tekanan operasi: Tekanan atmosfera/tekanan positif/tekanan negatif
- Suhu operasi: 80 to 200℃
- Kapasiti pemprosesan : 3.5-14m³/h
- Kuasa terpasang: 0.27kW
- Gred IP: IP54/Dust-EX/Gas-EX (pilihan)
Penyingkiran besi yang cekap boleh menjadi mencabar apabila berurusan dengan serbuk kering dan bahan berbutir yang mempunyai kebolehlilir yang lemah dan kecenderungan untuk membentuk jambatan. Pemisah magnetik berputar automatik, dibangunkan dengan teknologi proprietari, direka untuk menangani isu ini dengan memastikan pemisahan berterusan kekotoran ferus sambil menghalang bahan tersumbat. Mekanisme putar memastikan bahan sentiasa bergerak, meningkatkan sentuhan dengan medan magnet dan meningkatkan kecekapan penangkapan bendasing. Mengintegrasikan sistem ini ke dalam barisan pengeluaran membantu mengurangkan kos buruh, meminimumkan risiko keselamatan dan meningkatkan kecekapan pengeluaran. Operasi automatiknya memastikan prestasi yang stabil dan aliran bahan yang tidak terganggu, menjadikannya penyelesaian ideal untuk industri yang memerlukan pemprosesan ketulenan tinggi.
- Industri Bateri Litium: Fosfat besi, fosfat besi litium
- Industri Makanan: Serbuk cili, serbuk gentian tumbuhan
- Industri Kimia: Damar
| Model | ||||||
| Tekanan operasi | Tekanan atmosfera Tekanan positif(< 0.1Mpa) Tekanan negatif | |||||
| Suhu operasi | 80℃, 100℃, 120℃, 150℃, 200℃ | |||||
| Bahan | Laluan aliran | 304, 316L | ||||
| Laluan bukan aliran | 304, 316L | |||||
| Pemateraian | SIL, PTFE, NBR, FKM, EPDM, Lain-lain | |||||
| Surface Treatment | Dalaman | Ra0.4 terang, Ra0.8 terang, Disikat, bersalut PTFE, bersalut F40(0.1T), bersalut F40(0.2T), Lain-lain | ||||
| Luaran | Ra0.4 terang, Ra0.8 terang, Diletupkan, Disikat | |||||
| Magnetik permukaan | 9000GS, 10000GS, 11000GS, 12000GS, 13000GS | |||||
| Standard kimpalan | Biasa / Gred kebersihan | |||||
| Standard sambungan | HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, Class150, Lain-lain | |||||

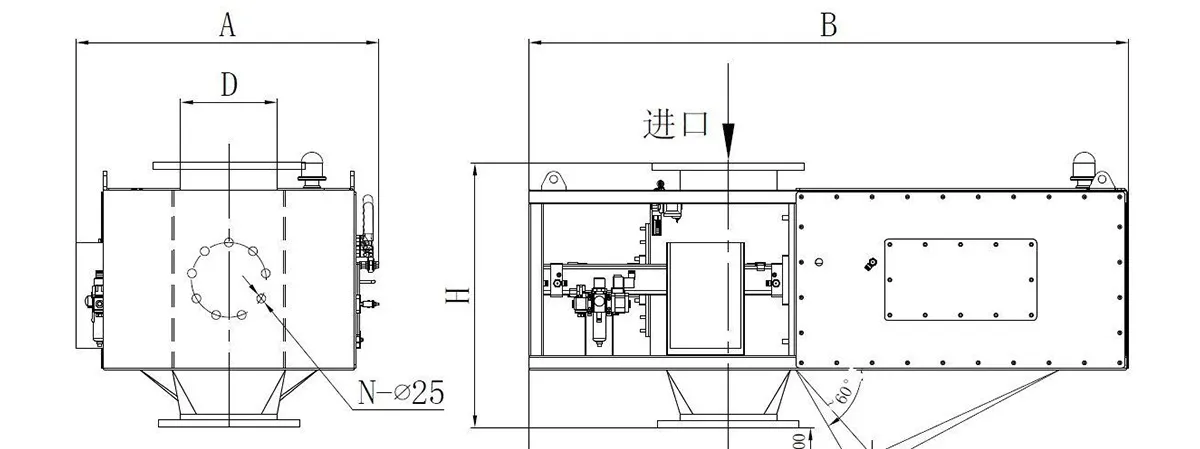

| Dimensi (mm) | Saiz sambungan | DN200 | DN250 | DN300 | DN350 | |
| A | 785 | 855 | 905 | 955 | ||
| B | 1545 | 1695 | 1790 | 1985 | ||
| B1 | 540 | 565 | 590 | 660 | ||
| B2 | 380 | 405 | 430 | 455 | ||
| D | 219 | 273 | 325 | 377 | ||
| H | 700 | 750 | 800 | 850 | ||
| Bilangan bar magnetik (N-Ø25) | 7 | 9 | 11 | 13 | ||
| Kapasiti pemprosesan (m³/h) | 3.5 | 6 | 10 | 14 | ||
| 1* Kuasa motor (kW) | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 2* Penggunaan udara (L/min) | 180 | 200 | 220 | 250 | ||
| 3* Berat bersih (kg) | 280 | 330 | 390 | 450 | ||
| Silinder pneumatik | AirTAC, SMC, FESTO | |||||
| Kabinet kawalan | Gred IP | IP54, Habuk-EX, Gas-EX, kelas kalis EX | ||||
| Dimensi | 500×400×250mm | |||||
| RAL7035 | ||||||
| Warna | ||||||
| Akses DCS, Lain-lain | ||||||
| Pelabuhan | ||||||
Nota
1. Kuasa motor adalah berdasarkan model SWa-MRG-200, dengan kuasa undian 370W dan penggunaan kuasa operasi sebenar kira-kira 270W.
2. Penggunaan udara pada tekanan 0.6 MPa untuk model SWa-MRG-200 adalah lebih kurang 180L/min.
3. Berat bersih ditentukan berdasarkan keadaan sebenar semasa penghantaran.
- Mampu mencapai kekuatan magnet permukaan maksimum 13,000 GS dan beroperasi pada suhu sehingga 250°C, menjadikannya sesuai untuk aplikasi industri yang menuntut.
- Dibina dengan struktur tahan tekanan positif untuk mengelakkan kebocoran bahan dan memastikan persekitaran kerja yang selamat.
- Direka untuk operasi berterusan 24 jam, mengekalkan kecekapan tanpa masa henti.
- Operasi mesra pengguna dengan sistem kawalan PLC + HMI automatik, membolehkan operasi tempatan automatik sepenuhnya.
- Menyokong julat input voltan yang luas, memastikan kebolehsuaian kepada keadaan bekalan kuasa yang berbeza.
- Reka bentuk cekap tenaga dengan penggunaan kuasa yang rendah, mengekalkan kos operasi yang minimum. Purata penggunaan tenaga pemisah adalah di bawah 0.04 kW telah menjadikannya sebuah penyelesaian yang mesra alam.
